MMC K-Line адаптер с мультиплексором
Отличия
Устройство MMC K-Line с мультиплексором - выполнено на базе классического чипа FT232R, на котором были собраны предыдущие версии адаптеров MMC K-Line.
Оно работает как обычный K-Line адаптер, но может дополнительно коммутировать сигналы по 8-и направлениям. Это дает возможность автоматизировать работу по протоколам MMC SCI и полностью отказаться от ручной коммутации с переходниками.
Режим 1
Обмен данными по шине K-Line и протоколам MMC SCI (Адаптер подключается без переходников)
Программа автоматически управляет коммутациями на разные ножки адаптера, в зависимости от выбранной системы, согласно таблицы 1.
Таблица 1.
| № | Система | Вывод адаптера |
| 1 | ECS | 3 |
| 2 | AT | 6 |
| 3 | K-Line | 7 |
| 4 | ABS | 8 |
| 5 | AC | 11 |
| 6 | SRS | 12 |
| 7 | ASC | 13 |
Режим 2
Если машина оборудована разъемом 12-пин (Pre-OBDII OBD1 Mitsubishi)
В этом случае, нам понадобятся:

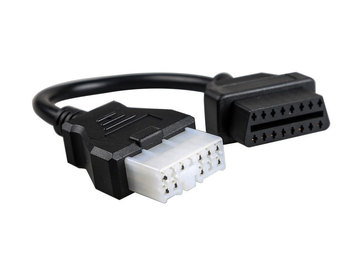

1. Переходной кабель: 16 контактов - 12 контактов

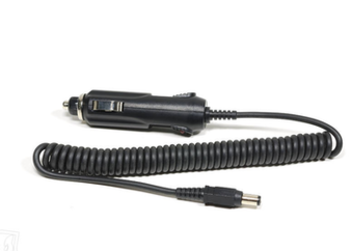

2. Кабель питания в прикуриватель
Исходное состояние:
1. Адаптер подключен к компьютеру
2. Программа запущена.
3. Зажигание на автомобиле выключено
Алгоритм действий:
1. Подключаем адаптер MMC K-Line с мультиплексором через переходник 16х12 к гнезду 12-пин в автомобиле.
2. Подключаем кабель прикуривателя в гнездо прикуривателя автомобиля
3. Подключаем кабель прикуривателя к внешнему гнезду адаптера MMC K-Line с мультиплексором
4. Включаем зажигание.
5. Проводим диагностику
